Mi a lombkorona az építészetben?

Mi az a Lombkorona az építészetben? A közvetlen válasz

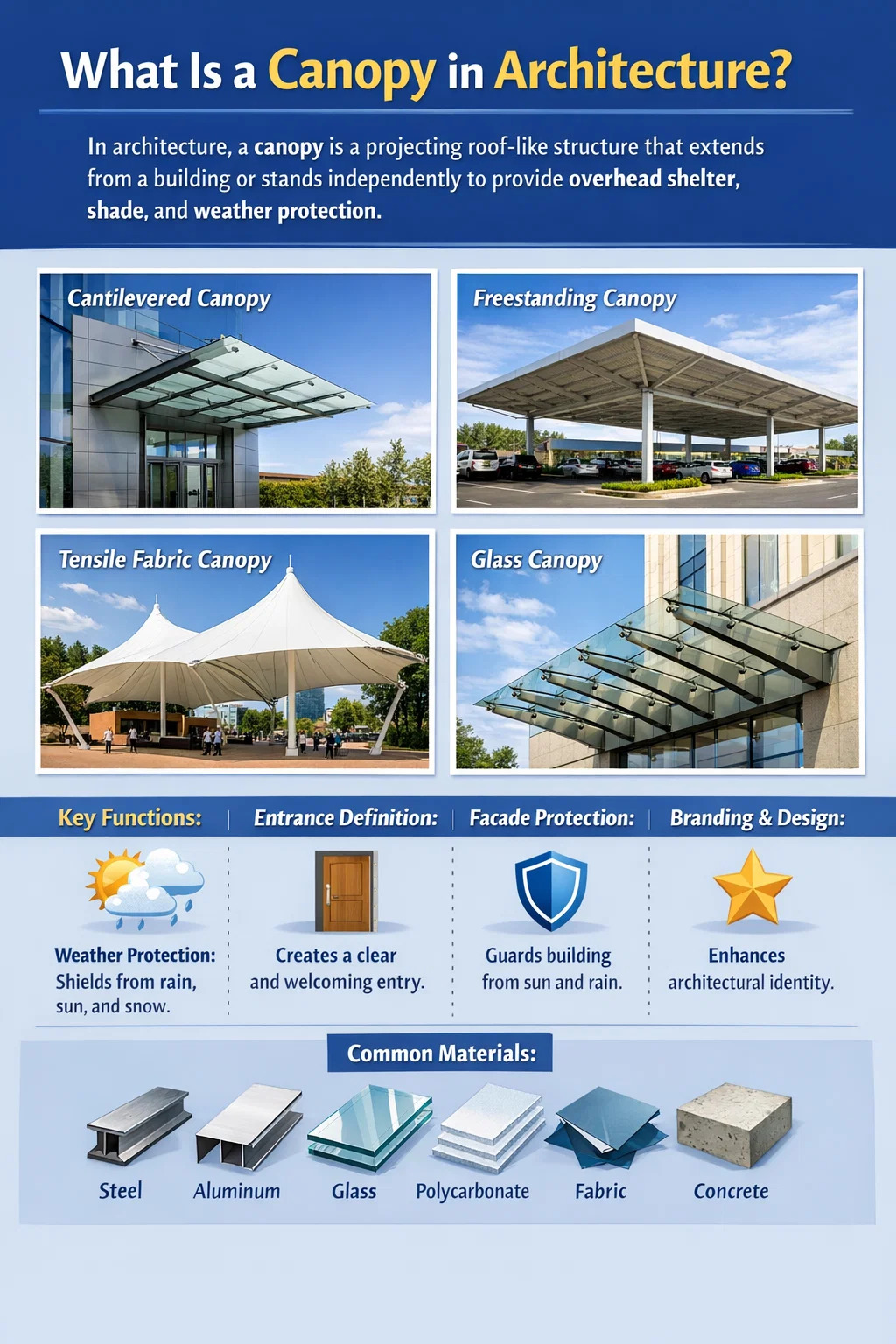

Az építészetben a lombkorona egy kiálló tetőszerű szerkezet, amely az épületből nyúlik ki, vagy önállóan áll, hogy menedéket, árnyékot és időjárás elleni védelmet biztosítson az alatta haladó vagy az alatta lévő helyet elfoglaló emberek számára. Jellemzően bejáratok, sétányok, rakodóterek, kültéri plázák vagy épülethomlokzatok fölé helyezik el, és átmeneti elemként funkcionál az épület belseje és a külső szabad környezet között.

Az építészeti lombkorona nem egyszerűen dekoratív elem – ez egy funkcionális épületelem, amely egyszerre kezeli a napot, az esőt, a szelet és a gyalogosok kényelmét. Acélból, alumíniumból, üvegből, polikarbonátból, faanyagból, feszített szövetből vagy vasbetonból készülhet, kialakítását a szerkezettechnikai követelmények, a helyi építési szabályzatok, az anyagteljesítmény-előírások és az esztétikai szempontok határozzák meg. A kortárs építészeti gyakorlatban az előtetőket egyre inkább olyan jellegzetes elemként tervezik, amely meghatározza az épület identitását és bejárati élményét.

A kifejezés a latinból származik conopeum és görög konopion , eredeti jelentése drapozott burkolat vagy háló. Az építészeti kontextusban először a gótikus és reneszánsz épületekben terjedt el széles körben, ahol a kiálló kőburkolatok szobrokat, ajtónyílásokat és ablakokat védettek. Mára a lombkorona a történelmi eredetén túl az építészeti eszköztár egyik legsokoldalúbb és legkifejezőbb elemévé fejlődött.

Az építészeti lombkorona elsődleges funkciói

Egy jól megtervezett építészeti ernyő egyszerre több szerepet is betölt. E funkciók megértése segít megmagyarázni, miért jelennek meg az előtetők az épületek szinte minden kategóriáján – a kórházaktól és repülőterektől a kiskereskedelmi üzletekig és magánlakásokig.

Időjárásvédelem és környezetvédelem

Az építészeti lombkorona legalapvetőbb funkciója az időjárás elleni védelem. Az esőt, a havat, a jégesőt és a közvetlen napsugárzást távol tartja az emberektől és a közvetlenül alatta lévő felületektől. Az épület bejárata felett ez azt jelenti, hogy a gyalogosan vagy járművel érkező látogatókat levédik, amíg kinyitják az ajtókat, kulcsot keresnek, fizetnek a szolgáltatásokért vagy a szállításra várnak. Rakodókon keresztül védi az árukat és a dolgozókat az átrakodási műveletek során. A gyalogos sétányon keresztül minden időjárási körülmény között kiterjeszti a biztonságos használható keringést.

Az épület homlokzatából 2,5-3 méterre kiálló lombkorona hatékony esővédelmet nyújt körülbelül 30-40 km/h-s szélben , amely a nem viharos esőzések nagy részét lefedi. Melegebb éghajlaton az előtetők csökkentik a napsugárzás hőnyereségét az alattuk lévő épülethomlokzaton, csökkentve ezzel az üvegezett bejáratok és előterek hűtési terhelését. A meleg éghajlatú városokban végzett tanulmányok 10–20°C-os felszíni hőmérséklet-csökkenést mértek árnyékolt járdán, szemben a közvetlenül szomszédos járdával.

A bejárat és a térbeli hierarchia meghatározása

Az építészeti tervezésben az épület bejárata az egyik legkritikusabb pillanat a látogató élményében. Egy lombkorona jelzi és erősíti a bejáratot, olvasható küszöböt hozva létre a külső és a belső között. Közli a közeledő látogatókkal, hogy merre kell menniük, és jelzi az épület fontosságát vagy jellegét, mielőtt még belépnének az ajtón.

Ez a térbeli funkció különösen jelentős a nagy középületeknél. A Heathrow repülőtér 5-ös termináljának főbejárata feletti drámai előtető például kiterjeszti a terminál üvegezett homlokzatát egy kiterjedt felső síkba, amely egyszerre takarja le a járművek leszállósávját, és az érkező utasokat a check-in csarnok felé irányítja. A lombkorona itt nem csupán menedéket jelent, hanem egyetlen elembe tömörített térbeli irányt, léptéket és építészeti identitást.

Homlokzatvédelem és épületburok teljesítmény

Az előtetők a közvetlenül alattuk lévő épületburkot is védik. Az üvegezett bejárati előcsarnok feletti lombkorona csökkenti az üvegre jutó napsugárzást, csökkenti a belső hőmérsékletet és csökkenti a légkondicionálás költségeit. Csökkenti a bejárat melletti homlokzaton lefolyó esővíz mennyiségét is, ami a burkolóanyagok, tömítőanyagok és ajtóvasalatok élettartama szempontjából fontos. A műemlék épületekben az előtetőket néha kifejezetten azért szerelik fel, hogy megvédjék a történelmileg jelentős kő- vagy téglafalakat a folyamatos vízterheléstől.

Márkaépítés és építészeti kifejezés

A kereskedelmi és kiskereskedelmi építészetben a bejárati tető az elsődleges márkafelület. Mérete, anyaga, színe, megvilágítása és formája közvetlenül hozzájárul ahhoz, hogy az épületet – és az azt elfoglaló szervezetet – hogyan látják az utcáról. Csúcskategóriás szállodák, zászlóshajó kiskereskedelmi üzletek és vállalati központok gyakran megrendelnek egyedi előtetőterveket, amelyeket ugyanolyan gondosan átgondolnak, mint az épület külső látható elemeit. A luxusszálloda bejáratának megvilágított üveg- és acéltetője nagyon eltérő értékeket kommunikál, mint egy közösségi sportlétesítmény húzószövetes tetője, még akkor is, ha mindkettő ugyanazt az alapvető védelmi funkciót látja el.

Az építészeti lombkorona típusai szerkezet és forma szerint

Az építészeti előtetők besorolása a megtámasztás, a rögzítés és a geometria alapján történik. Minden szerkezettípusnak sajátos mérnöki vonatkozásai, költségprofilja és esztétikai tulajdonságai vannak.

Konzolos baldachin

A konzolos előtető vízszintesen nyúlik ki az épület falából, külső szélén tartóoszlopok nélkül. A szerkezet az épület vázához van rögzítve, és a konzolos elven alapul – a falrögzítés átadja a hajlítónyomatékot az épület szerkezeti rendszerébe. Ez a típus rendkívül elterjedt az épületek bejáratainál, mert oszlopmentesen tartja a fedett területet, javítva a gyalogosok áramlását és a járművek távolságát.

A konzolos előtetők általában 1,5 és 4 méter között helyezkednek el az épület homlokzatától , bár az acélból és üvegből készült szerkezeti példák 6-8 méterrel vagy még tovább is terjedhetnek. Körülbelül 3 méteren túl jelentősen megnő az előtetőváz szerkezeti mélysége, és jelentőssé válnak az épület falára átvitt rögzítési terhelések – ez szerkezetmérnöki vizsgálatot igényel. A felülről acélrudakkal vagy kábelrendszerekkel felfüggesztett konzolos üvegtetők nagyon vékony profilokat tesznek lehetővé, amelyek látható szerkezet nélkül lebegnek.

Szabadon álló lombkorona

A szabadon álló lombkorona teljes egészében saját oszlopaira vagy oszlopaira támaszkodik, és nincs szerkezetileg az épülethez rögzítve. Elhelyezhető egy épület mellett, egy parkolóban, egy sétálóutcán vagy egy nyilvános téren. Mivel terhelései a saját szerkezetén keresztül teljes egészében a talajra jutnak, nem terheli az épület vázát. Ezáltal a szabadon álló előtetők alkalmasak utólagos beépítésre olyan helyeken, ahol a meglévő épületszerkezet nem tud további terhelést elviselni.

A nagyméretű, szabadon álló előtetők gyakoriak a benzinkutak előtereiben, az átjárókban, a buszmegállókban és a szabadtéri piacokon. A benzinkút előtetője jellemzően 500-1500 négyzetméteren terül el, és legalább 5,5 méteres magasságot kell hagynia a tartálykocsikhoz. Ezek a nagy fesztávú, szabadon álló előtetők acélból készült portálkeretet vagy rácsos szerkezeteket használnak a széles oszlopmentes fesztávok eléréséhez.

Szakító szövetből készült lombkorona

A szakítós előtetők nagy szilárdságú építészeti szövetet használnak, amelyet az árbocok, a kábelek és a rögzítési pontok között feszítenek, hogy íves, szoborszerű felső felületeket hozzanak létre. Ellentétben a merev előtetőkkel, a húzószerkezetek a geometria révén biztosítják a stabilitást – a feszítő tetőkben általánosan elterjedt, kétszeresen ívelt antiklasztikus forma (nyereg alakja) eredendően merev, ha a szövet feszültség alatt áll. Maga a szövet jellemzően szövött PTFE-bevonatú üvegszál vagy PVC-bevonatú poliészter, mindkettő várható élettartama kültéri körülmények között 20-30 év.

A szakítós szövet előtetők népszerűek a sportstadionokban, repülőtereken, bevásárlóközpontokban és köztereken, ahol nagy fedett területekre van szükség nehéz szerkezeti oszlopok nélkül. A denveri nemzetközi repülőtér teteje az egyik legismertebb példa – fehér, PTFE szövetből készült lombkorona, amely több mint 33 000 négyzetméteren nyúlik el, drámai csúcsokat hoz létre, amelyek a nyugatról látható Sziklás-hegységre utalnak. A szakítós szövetből készült előtetők 20-60 méteres vagy annál nagyobb oszlopmentes távolságra is átnyúlhatnak , ami hatásossá teszi azokat ott, ahol más szerkezeti rendszerek köztes támasztékokat igényelnek, amelyek megszakítják a rálátást vagy a gyalogosok mozgását.

Üvegtető

Az üveg előtetők laminált biztonsági üvegpaneleket használnak, amelyek acél vagy alumínium szerkezeti keretre támaszkodnak, vagy felülről rozsdamentes acél szerelvényekkel és kábelekkel vannak felfüggesztve. Átlátszóságuk miatt értékelik őket – az üvegtető természetes fényt enged be az alatta lévő térbe, miközben továbbra is védelmet nyújt az időjárás viszontagságai ellen, ami különösen fontos az üvegezett bejáratoknál és előtereknél, ahol a nyitottság érzésének megőrzése a tervezési prioritás.

A szerkezeti előtetőkben használt üveg mindig laminált, polivinil-butiral (PVB) vagy ionoplaszt közbenső réteggel, amely összetartja az üvegdarabokat, ha a panel eltörik. Az építészeti előtetők felső üvegezésének a legtöbb joghatóság építési szabályzata szerint laminált üvegnek kell lennie legalább kétrétegű , éppen azért, mert a lehulló üvegszilánk súlyos kockázatot jelent az alatta lévőkre. A zsugorított vagy kerámia bevonatú üveget általában a napsugárzás hőnyereségének és tükröződésének csökkentésére használják, miközben megőrzik a vizuális átlátszóságot alulról.

Polikarbonát lombkorona

A polikarbonát lemez az üveg népszerű alternatívája az építészeti előtetőkben, ahol a költség, a súly és az ütésállóság fontosabb a prémium megjelenéssel szemben. Az ikerfalú vagy többfalú polikarbonát panelek lényegesen jobb hőszigetelési teljesítményt nyújtanak, mint az üveg, és ütésállóak – ez fontos tulajdonság a jégesőnek kitett területeken. Körülbelül 50-szer ütésállóbbak, mint az azonos vastagságú üvegek, tömegük pedig nagyjából egyhatoda. A polikarbonát azonban könnyebben karcolódik, UV-stabilizált bevonat nélkül idővel megsárgul, és általában gyengébb specifikációjú felületnek tekintik, mint az üveget a kereskedelmi alkalmazásokban.

Tömör tető előtető betonból, acélból vagy fából

Egyes építészeti előtetők az épület elsődleges szerkezetének meghosszabbításaként épülnek, vasbeton tömör tetővel, acél burkolattal vagy mesterséges fával. Ezek a legtartósabb és szerkezetileg legerősebb opciók, amelyeket az épület szerves részeinek terveztek, nem pedig rögzítéseket vagy kiegészítéseket. A vasbeton előtetők gyakoriak a brutalista és modernista építészetben, ahol a lombkorona gyakran egy hatalmas vízszintes síkként jelenik meg, amely a bejárat felett lebeg. A fából készült előtetőket egyre gyakrabban használják a kortárs fenntartható építészetben, a keresztre laminált fa (CLT) vagy ragasztott gerendák meleg, természetes megjelenésű felső szerkezeteket hoznak létre, amelyek hozzájárulnak az olyan épületek tanúsítási céljaihoz, mint a LEED vagy a Green Star.

Építészeti lombkorona anyagok összehasonlítása

Az anyagválasztás az egyik legkövetkezményesebb döntés a lombkorona tervezésében. Ez befolyásolja a szerkezeti teljesítményt, a karbantartási követelményeket, az élettartamot, a költségeket és a lombkorona általános vizuális karakterét az épület építészetén belül.

Az építészeti lombkorona történeti fejlődése

A lombkorona évezredek óta az épített építészet jellemzője, és történetének nyomon követése megmutatja, milyen mélyen beágyazódott az emberek küszöbökről, menedékről és a fontos terek tagolásáról való gondolkodásmódjába.

Ókori és klasszikus eredet

Az ókori egyiptomi, görög és római építészetben a kiálló párkányok és a templomi karnisok lombkoronaszerű funkciókat láttak el – ajtónyílásokat és átmeneti tereket védtek, ugyanakkor jelezték a státuszt és a szent fontosságot. A görög templomtorony oszlopcsarnokával és kiálló díszletével szerkezetileg egy szabadon álló lombkorona: egy fedett küszöb a cella szent belseje és a mögötte lévő nyílt terület között. A rómaiak ezt az elvet kiterjesztették a polgári építészetre is a fórum bejáratai és a fürdőajtók feletti, igényesen díszített kiálló burkolatokkal.

Gótikus és reneszánsz előtetők

A gótikus katedrális építészetében a lombkorona rendkívül kifinomult díszítő és védő elemmé vált. A kőtetők – az oltárok felett baldachinnak vagy cibóriumnak nevezett, az ajtónyílások és ablakok felett elhelyezett motorháztető formák vagy csepegtetőformák – szerves részét képezték a gótikus építészeti szókincsnek. A gótikus katedrális homlokzatának hármas portálos elrendezése, mélyen süllyesztett ajtóival, amelyeket krokottokkal faragott kőelőtetők, záróelemek és szoborprogramok védenek, építészetileg a legambiciózusabb lombkoronát képviseli. Ezek a kőburkolatok megvédték a timpanonban és az ajtófélfák faragott figuráit az esőeróziótól, miközben vizuális súlyt és hierarchiát adtak a bejárati kompozíciónak.

A reneszánsz építészet a klasszikus formák révén újraértelmezte a lombkoronát – a kiugró klasszikus anttablutúra, az oromfalas ajtótető és az oszlopos porte-cochère mind baldachini funkciókat töltött be, miközben a római precedensre hivatkozott. A porte-cochère, szó szerint "kocsikapu", a tizennyolcadik és tizenkilencedik század során az arisztokrata házak, majd a nagy szállodák és a polgári épületek standard elemévé vált.

A modernizmus és a szerkezeti lombkorona

A huszadik század modern mozgalma a lombkoronát díszítő elemből új anyagok és építési technológiák szerkezeti kifejezésévé változtatta. Le Corbusier vékony betonlapokat, mint vízszintes szegély-talpokat és bejárati előtetőket alkalmazott az olyan épületeknél, mint az Unité d'Habitation, tiszta tektonikus elemként kezelte a lombkoronát – nincs dekoráció, nincsenek historista utalások, csak őszinte kifejezése a vasbeton azon képességének, hogy támasz nélkül vízszintesen kinyúlik. Mies van der Rohe barcelonai pavilonja egy hihetetlenül vékony, lebegő tetősíkot használt, amely az egész kompozíción előtetőként funkcionált, újradefiniálva, milyen lehet egy menedéket nyújtó felső elem az anyagtakarékosság és a térbeli dráma szempontjából.

A háború utáni időszak a húzószerkezeteket az általános építészeti felhasználásba hozta. Frei Otto szakító ernyőtervezési munkája – leghíresebb a müncheni Olimpiai Stadion 1972-ben elkészült kábelhálós teteje – bebizonyította, hogy a szövet- és kábelrendszerek minimális anyag felhasználásával óriási területeket képesek lefedni, így rendkívüli könnyedségű és vizuálisan átlátszó szerkezeteket hozhatnak létre. Ez a munka közvetlenül tájékoztatta a következő évtizedek szakító lombkorona-architektúráját.

Építészeti lombkorona tervezése: Kulcsfontosságú tervezési és tervezési szempontok

Az élettartama során megbízhatóan működő lombkorona tervezése megköveteli a szerkezeti, környezeti és szabályozási tényezők gondos odafigyelését. A következő megfontolások gyakorlatilag minden építészeti lombkoronaprojektre vonatkoznak, mérettől függetlenül.

Strukturális terhelés elemzése

Minden tetőt úgy kell megtervezni, hogy elbírja a használat során tapasztalható terheket. Ezek a következők:

• Holt terhelés: A lombkorona szerkezetének önsúlya és fedőanyaga. Egy tipikus kereskedelmi bejárat feletti acél és üveg lombkorona súlya 80-150 kg lehet tetőterület négyzetméterenként.
• Szélterhelés: Jellemzően az uralkodó terhelés a lombkorona kialakításánál. Az előtetők olyan szabadon álló szerkezetek, amelyek lefelé irányuló nyomásnak és felfelé irányuló szélszívásnak vannak kitéve. Ciklon- vagy hurrikánzónákban a szélterhelés meghaladhatja a 2,5 kPa-t a kitett lombkoronafelületeken, ami jelentős szerkezeti követelményeket támaszt.
• Hóterhelés: Hidegebb éghajlaton a felgyülemlett hó jelentős terhelést jelenthet. A 300 mm-es hómélység egy lapos lombkoronán hozzávetőleg 1,0–1,5 kPa többletterhelést jelent – ​​ez elegendő egy nem meghatározott szerkezet összeomlásához.
• Karbantartási hozzáférési terhelés: Az építési előírások általában megkövetelik, hogy az előtetők legalább 0,5–1,0 kPa terhelést viseljenek a tisztítás, javítás és ellenőrzés érdekében.
• Szeizmikus terhelés: A földrengésnek kitett területeken a lombkorona-csatlakozásokat úgy kell kialakítani, hogy azok az épülettől való elszakadás nélkül is elférjenek a szeizmikus esemény során keletkező dinamikus terheléstől.

Vízelvezető tervezés

Az előtetők összegyűjtik az esővizet, és ennek a víznek a kezelése kritikus tervezési követelmény. A lapos, lejtés nélküli lombkorona tóvá teszi a vizet, felgyorsítja a membrán lebomlását, növeli a szerkezeti terhelést, és végül szivárog. Az építési szabályzatok és a bevált gyakorlatok szabványai általában megkövetelik a minimális 1:60-as (körülbelül 1°-os) esést bármely előtetős tetőfelületen , a legtöbb tervező 1:40 vagy meredekebb arányt ad meg a megbízható vízelvezetés érdekében. A víz a lombkorona kerületén lévő ereszcsatornákba és ejtőcsövekbe, központi vízelvezető pontokba irányítható, vagy tervezési jellemzőként szabadon hullhat a lombkorona széléről (a kortárs építészetben néha szándékosan beépített kaszkádhatás).

Üveg- és polikarbonát előtetők esetén a felületről lefolyó esővíz karbantartási szempont is – ásványi lerakódások és környezeti szennyeződések rakódnak le, amelyek beszennyezhetik a tetőt, és idővel csökkentik a fényáteresztést. A könnyű tisztításhoz való hozzáférés és az öntisztító üvegbevonatok meghatározása (amelyek titán-dioxid fotokatalízist használnak a szerves lerakódások lebontására) jelentősen csökkentik a hosszú távú karbantartási terheket.

Építési szabályzat és tervezési megfelelőség

Az építészeti előtetők épületelemek, és minden joghatóság építési szabályzata alá tartozik. A legfontosabb megfelelőségi területek a következők:

• Minimális szabad magasság a gyalogos- és járműútvonalak felett. A legtöbb kód legalább 2,4 méterrel a gyalogos sétányok felett és 4,2–5,5 méterrel a járműútvonalak felett megköveteli, hogy a teherautók hozzáférési területei nagyobb távolságra legyenek.
• A felső üvegezés biztonsági követelményei – a laminált üvegre vonatkozó előírások és keretezési szabványok, amelyek megakadályozzák, hogy a szilánkok az alattuk lévő emberekre esjenek.
• Tűzvédelmi követelmények, különösen ott, ahol az előtetők az ingatlan határaihoz vagy a szomszédos épületekhez közel vannak.
• A műemlékvédelem alatt álló területeken és a természetvédelmi övezetekben a helyi műemlékvédelmi hatóságok tervezési jóváhagyására lehet szükség, mielőtt az előtetőt fel lehetne szerelni, még a nem műemlék épületekre is.
• Számos joghatóságban a nyilvános gyalogút vagy út fölé nyúló lombkorona a helyi önkormányzat vagy az útügyi hatóság jóváhagyását igényli, és éves bérleti vagy engedélydíjat kell fizetni a közterület feletti légtér használatáért.

Rögzítés az épület szerkezetéhez

Az, hogy a lombkorona hogyan csatlakozik az épülethez, gyakran a műszakilag legigényesebb szempont a tervezés során. A konzolos előtetők esetében a csatlakozásnak át kell adnia a hajlítónyomatékot, a nyíróerőt és a tengelyirányú erőket az épület szerkezeti vázára – nem csak a homlokzati burkolatra. Ez általában azt jelenti, hogy a lombkorona elsődleges szerkezeti elemei közvetlenül csatlakoznak az épület betonlemezéhez, acéloszlopaihoz vagy falazott szerkezeti falaihoz öntött horgonyokon vagy utólag beszerelt horgonycsavarokon keresztül. A konzolos előtető szerkezeti rögzítését egy meglévő épülethez mindig építőmérnöknek kell értékelnie annak ellenőrzésére, hogy az épület kerete el tudja fogadni a hozzáadott terhelést, különösen olyan utólagos beépítési helyzetekben, amikor az eredeti terv nem számolt előtetőterheléssel.

Figyelemre méltó építészeti ernyőpéldák a világ minden tájáról

A leglenyűgözőbb demonstrációk arra vonatkozóan, hogy egy építészeti lombkorona mit tud elérni, olyan mérföldkőnek számító projektek vizsgálatából származik, ahol a lombkorona központi szerepet játszik az épület identitásának és teljesítményének szempontjából.

A Nagy Udvar a British Museumban, Londonban

A Foster Partners által tervezett és 2000-ben elkészült Great Court lombkorona a British Museum kéthektáros központi udvarát fedő acél és üveg rácsos tető. A tetőszerkezet 3312 egyedi, acélrácsra támaszkodó háromszög alakú üvegpanelből áll, amelyekben a tervezés geometriai összetettsége miatt nincs két egyforma panel. A lombkorona a nagyrészt megközelíthetetlen kültéri udvart Európa egyik legnagyobb fedett közterévé változtatta, évente mintegy 6 millió látogatót vonzva. Az üvegtető több mint 800 tonnát nyom, és a múzeum napi működésének megszakítása nélkül készült és szerelték fel. — figyelemreméltó építési logisztikai teljesítmény egy rendkívül szűkös londoni központi telephelyen.

Denveri nemzetközi repülőtér feszítőtető, USA

A denveri nemzetközi repülőtér Jeppesen terminálján a világ egyik legnagyobb szakítószövetből készült lombkoronatetője található. Az 1995-ben elkészült tető körülbelül 33 000 négyzetmétert fed le, és kétrétegű, PTFE-bevonatú üvegszálas szövetből készült, amelyet 34 acélárboc közé feszítettek ki, és csúcsok és völgyek sorozatát hozták létre, amelyek legmagasabb pontjukon 27 méterre emelkednek. A fehér szövet a beeső napsugárzás körülbelül 90%-át visszaveri, a hatalmas üvegezett végfalak ellenére jelentősen csökkenti a terminál hűtési terhelését, és lágy, szórt természetes fényt sugároz az egész belső térbe. A szerkezetet a Fentress Bradburn Architects tervezte, a feszített tetőt a Severud Associates tervezte.

Metropol Parasol, Sevilla, Spanyolország

A Jürgen Mayer H. Architects által tervezett és 2011-ben elkészült Metropol Parasol egy szabadon álló fa lombkoronaszerkezet a Plaza de la Encarnación Sevilla központjában. Körülbelül 150 méter hosszú és 70 méter széles, gyakran a világ legnagyobb faépítményeként emlegetik. A napernyőforma – lényegében egy hatalmas lombkorona hat gomba alakú oszlopon – árnyékot ad az alatta lévő nyilvános térnek, miközben a földszinten piacnak, alatta régészeti múzeumnak, felette pedig egy tetőtéri sétánynak ad otthont. A szerkezet poliuretán ragasztóval ragasztott és vízálló poliuretán bevonatú laminált fa panelekből készül. Megdöbbentő példaként szolgál arra, hogyan válhat egy építészeti lombkorona önálló épületté – egy fedett közterületté, amely egy egész városi területet újradefiniál.

Apple Store előtetők

Az Apple kiskereskedelmi architektúrája, amelyet a Foster Partners-szel fejlesztettek ki, tetőelemeket használ központi tervezési eszközként. A New York-i Apple Fifth Avenue kockabejárata feletti függesztett üvegtető – egy 10 méteres üvegkocka hengeres üveglifttel, amely a földalatti üzletbe ereszkedik le – előtetőként és építészeti tereptárgyként is funkcionál. A cupertinói Apple Park Látogatóközpontban a szénszálas előtetők mindkét oldalán 80 méter hosszan nyúlik át az épület üvegfalain, látható belső oszlopok nélkül, lebegő sík benyomását keltve az átlátszó burkolat felett. Ezek a példák azt mutatják be, hogy egy lombkorona, ha a legmagasabb szinten van megtervezve, hogyan válik a projekt meghatározó építészeti gesztusává.

Lombkorona a fenntartható és környezetbarát épülettervezésben

A zöld épületek tanúsításával és a klímaérzékeny tervezéssel összefüggésben az építészeti lombkorona egyre fontosabb szerepet tölt be, mint passzív környezetszabályozási stratégia.

Napenergia árnyékolás és hőteljesítmény

A déli fekvésű (az északi féltekén) vagy az északi fekvésű (a déli féltekén) üvegezett falak felett elhelyezett lombkorona jelentősen csökkentheti az ezeken a felületeken keresztüli naphőnyerést a nyári hónapokban, amikor a nap szöge magas. Az épület homlokzatától 1,5 méterrel 35°-os szélességi körre tervezett rögzített vízszintes előtető nyáron körülbelül négy hónapig árnyékolja az alatta lévő üvegezést, miközben lehetővé teszi az alacsony téli napsütés behatolását, és passzív napenergia-fűtést biztosít. A megfelelően kialakított napelemes előtetők 15-30%-kal csökkenthetik a hűtési energiafogyasztást a kereskedelmi épületekben meleg éghajlatú helyeken, közvetlenül hozzájárulva a LEED, BREEAM vagy Green Star energiakreditpontokhoz.

Fotovoltaikus-integrált előtetők

Az épületbe integrált fotovoltaik (BIPV) az előtetőkben a fenntartható építészeti gyakorlat egyre növekvő területét képviselik. A napelemekkel ellátott lombkoronatető kettős funkciót lát el: alul fedett menedéket biztosít, felül pedig megújuló áramot termel. A parkoló előtetők különösen produktív alkalmazások – az előtetők nem akadályozzák más szerkezetektől, optimálisan a nap felé dőlnek, és nagy területeket fednek le, amelyek egyébként csak járműparkolóként működnének. Egy 1000 négyzetméteres, 200 W/m² teljesítményű, monokristályos PV panelekkel ellátott, 1000 négyzetméteres parkolóház megközelítőleg 200 kWp beépített napelemes kapacitást termelne, ami egy közepes méretű kereskedelmi irodaház villamosenergia-fogyasztásának ellensúlyozására elegendő. Számos nagy kereskedő és kereskedelmi ingatlanfejlesztő Európában és Ausztráliában már több száz parkolóban telepített napelemes előtetőket szén-dioxid-mentesítési stratégiája részeként.

Zöld és élő lombkorona

Az élő lombkoronaszerkezetek, amelyek beültetett növényzetet építenek be a felső burkolatba, kombinálják a hagyományos lombkorona funkcióit a zöldtető vagy a függőleges kert funkcióival. Az ültetett lombkorona árnyékot ad a lombtakarón keresztül, nem pedig az átlátszatlan vagy átlátszó paneleken, párolgási hűtési előnyöket kínálva, mivel a növények átvezetik a nedvességet. Az ültetett lombkorona hűsítő hatása az alatta lévő térre 3-7°C-kal kifejezettebb lehet, mint a hagyományos tömör lombkorona nyári körülmények között, az ültetés sűrűségétől és fajtájától függően. Ezek a szerkezetek a bevásárlóközpontok vendéglátóhelyein, a repülőtéri terminálokon és a nyilvános tereken találhatók, ahol biofil tervezési elveket alkalmaznak a lakók jólétének javítása és a városi hősziget hatás csökkentése érdekében az épületek méretében.

Építészeti lombkorona vs. kapcsolódó építészeti elemek

Számos építészeti elem szorosan kapcsolódik a lombkoronához, és néha összekeverik vele. A különbségek megértése tisztázza mind a tervezési szókincset, mind a funkcionális szándékot.

Gyakorlati útmutató építészeti előtető meghatározásához

Az előtetőt meghatározó építészek, projektmenedzserek és épülettulajdonosok számára a következő ellenőrzőlista azokat a kritikus döntéseket és információkat tartalmazza, amelyeket meg kell oldani ahhoz, hogy az előtetőterv megfelelő költséggel és dokumentálható legyen az építéshez.

Hatály és teljesítménykövetelmények

• Mit takar a lombkorona? Gyalogos bejárat, járműleadás, rakodóállomás, szabadtéri étkező vagy sétány csatlakozás?
• Milyen időjárási védelmi szint szükséges? Teljes vízszigetelés, csak UV árnyékolás, vagy kombináció?
• Mekkora a szükséges minimális szabad magasság az alatta lévő terület felett?
• A lombkorona az épületből konzolos, oszlopokon szabadon álló, vagy felülről függeszthető?
• Az épület szerkezetének van-e igazolt kapacitása az előtetőrögzítési terhelések elviselésére, vagy ezt fel kell mérni?

Tervezési és esztétikai szempontok

• Milyen anyagok felelnek meg az épület építészeti nyelvezetének?
• Kívánatos az átlátszóság – üveg, polikarbonát vagy nyitott háló? Vagy az átlátszatlanságot részesítik előnyben az időjárás elleni védelem és a vizuális adatvédelem szempontjából?
• Vannak örökség vagy tervezési korlátok, amelyek korlátozzák az anyagválasztást, a vetítési méreteket vagy a megjelenést?
• Beépítik az integrált világítást, jelzőtáblákat, hangszórókat vagy vízelvezetőt?

Költség-referenciaértékek az építészeti előtetők számára

A lombkorona költségei rendkívül eltérőek a szerkezet típusától, anyagától és összetettségétől függően. A következő hozzávetőleges tartományok nagyságrendi iránymutatást adnak a költségvetés tervezéséhez, az ÁFA/ÁFA és a szakmai díjak nélkül:

• Normál alumínium és polikarbonát előtető a bejárat felett: 800–2500 dollár négyzetméterenként
• Acél és üveg lombkorona, kereskedelmi minőség: 2000–5000 dollár négyzetméterenként
• Prémium építészeti üveg előtető testreszabott részletekkel: 5000–12 000 dollár négyzetméterenként
• Nagy fesztávú szakítós szövet előtető: 600–1800 dollár négyzetméterenként, a bonyolultságtól és az árbocmagasságtól függően
• Szabadon álló ipari acél előtető (pl. rakodó dokk vagy benzinkút): 400–900 dollár négyzetméterenként

Ezek a számok csak tájékoztató jellegűek, és jelentősen eltérnek a helytől, a helyszín hozzáférésétől, a talajviszonyoktól és az építéskori piaci viszonyoktól függően. A megbízható költségvetési tervezéshez mindig részletes mennyiségfelmérő becslés vagy vállalkozói árajánlat szükséges.
